在 PC 电源、工业电源、服务器电源等领域，1kW 级别 AC-DC 电源的设计，始终绕不开效率、成本、工艺、可靠性的四重平衡难题。

做 1kW ATX 金牌电源的工程师，90% 都遇到过这些行业痛点：实验室样机效率达标，量产批次良率不足 80%；SiC MOS 开机就炸，排查一周才发现是驱动保护缺失；双面贴装加工成本居高不下，客户压价后利润空间被压缩殆尽；LLC 动态响应不达标，反复调试仍过不了 80Plus 金牌认证。

本文将从电源拓扑核心理论出发，拆解大功率金牌电源的设计底层难点，深度解析量产级 1kW 碳化硅 (SiC) 金牌 ATX 电源解决方案的技术实现，客观分析方案优劣势与落地实操要点，为电源工程师提供可复用的设计参考。

一、1kW 级别金牌 ATX 电源的核心设计理论与行业痛点

1.1 80Plus 金牌认证的核心技术门槛

80Plus 金牌是民用大功率电源的主流高端认证标准，针对 115Vac/230Vac 全输入范围，明确了硬性效率要求：20% 负载效率≥87%、50% 负载效率≥90%、100% 负载效率≥87%。

除此之外，认证还对轻载效率、待机功耗、多路输出稳压精度、纹波、负载动态响应、输出保持时间等关键指标设置了严格边界。对于 1kW ATX 电源而言，实现认证并落地量产，核心难点集中在 4 个维度：

全负载段效率兼顾难：重载下需降低导通损耗，轻载下需抑制开关损耗，传统硅基方案很难在 90-264Vac 宽输入范围内，实现全负载段效率达标，尤其是轻载能效的一致性控制。

动态响应与稳压精度难平衡：ATX 电源多路输出（+12V/+5V/+3.3V 等）负载波动剧烈，传统拓扑难以同时满足高稳压精度和快速动态响应，易出现电压过冲、欠冲超标问题。

EMI 与散热的协同设计难：大功率下开关损耗带来的温升，会导致散热设计复杂、整机体积增大；而高频化带来的 EMI 干扰，又会增加滤波器件成本，陷入 “损耗 - 散热 - 体积” 的恶性循环。

量产工艺与良率难控制：传统方案多采用双面贴装工艺，生产流程长、SMT 良率低；同时功率器件参数离散性，易导致量产性能不达标，调试成本高、交付周期长。

1.2 碳化硅 (SiC) 在大功率 PFC 拓扑中的技术原理与痛点解决

功率因数校正（PFC）是 AC-DC 电源前级的核心环节，对于 1kW 级别大功率电源，CCM（连续导通模式）PFC是行业主流拓扑。其核心优势是峰值电流小、电流纹波低，适配大功率场景的能效与 EMI 要求，但传统硅基方案在该拓扑中存在天然瓶颈。

传统硅基 CCM-PFC 的核心痛点

硅 MOS 体二极管反向恢复电荷大，在高频连续导通模式下，反向恢复损耗会急剧上升。不仅直接拉低整体效率，还会产生严重的 EMI 干扰，直接限制了开关频率提升与功率密度优化，也是传统方案效率难以突破金牌认证上限的核心原因。

SiC 器件的技术优势与落地门槛

碳化硅作为第三代宽禁带半导体，其核心特性从根源上解决了硅基器件的痛点：

极低的开关损耗：SiC 肖特基二极管反向恢复电流几乎为零，彻底消除了 CCM-PFC 拓扑中续流二极管的反向恢复损耗，可将开关损耗降低 70% 以上，同时显著改善 EMI 特性。

优异的高温稳定性：SiC 的禁带宽度是硅的 3 倍，击穿场强是硅的 10 倍，结温可稳定工作在 175℃以上，远高于硅器件的 150℃上限，大幅降低散热设计压力。

更低的导通损耗：SiC 器件可实现更低的比导通电阻，相同额定参数下，芯片面积更小，导通损耗更低，重载能效优势显著。

需要重点说明的是，SiC 器件的量产应用存在极高门槛：SiC MOS 对驱动电路的精度、保护能力要求极高，驱动电压不足、米勒效应、退饱和等问题，都会导致 SiC 器件几十微秒内瞬时损坏。这也是行业内多数 SiC 电源方案仅停留在实验室样品阶段，无法大规模量产的核心原因。

1.3 电流模式 LLC 拓扑的核心技术优势与坑点规避

LLC 谐振变换器是大功率 DC-DC 后级的主流拓扑，凭借全负载段软开关特性实现高效率，行业内分为电压模式 LLC与电流模式 LLC两大技术路线。

传统电压模式 LLC 的三大量产坑点

在大功率 ATX 电源应用中，传统电压模式 LLC 存在三大难以解决的行业痛点，也是工程师调试的重灾区：

动态响应性能差：仅通过输出电压反馈调节开关频率，谐振槽能量控制滞后，负载突变时易出现较大的电压过冲 / 欠冲，难以满足 ATX 电源的动态响应标准。

容性区工作炸机风险：启动、负载突增、输出短路时，开关频率易落入谐振频率以下，进入 ZCS（零电流开关）容性区，导致桥臂 MOS 体二极管反向恢复，产生直通大电流，直接损坏功率器件。

故障限流能力弱：无逐周期限流机制，输出短路时谐振槽电流会急剧飙升，可靠性风险高，需额外增加保护电路，拉高 BOM 成本。

电流模式 LLC 的核心技术优势

电流模式 LLC 拓扑，从控制原理上解决了上述缺陷，核心技术优势如下：

逐周期能量精准控制：实时检测谐振槽的电流与电压，每周期都对谐振能量进行双向闭环控制，反馈响应速度提升一个数量级，负载动态波动时可快速调整，大幅优化动态响应性能。

ZCS 容性区主动规避：通过实时侦测谐振槽电流极性，预判并主动调整开关时序，从根本上避免 LLC 进入容性工作区，消除桥臂直通炸机风险，提升极端工况下的可靠性。

CBC 逐波限流保护：内置逐周期电流限制功能，输出短路时可快速将谐振电流限制在安全范围内，无需额外增加硬件电路，即可实现可靠的故障防护。

全负载段效率优化：支持可编程的 Skip 工作模式，可灵活调节轻载下的工作逻辑，降低开关损耗，兼顾空载、轻载、重载全场景的能效表现。

1.4 大功率 ATX 电源量产的核心工艺痛点

对于电源方案而言，实验室性能达标只是第一步，真正的核心门槛在于大规模量产的可行性，行业内普遍面临三大工艺痛点：

贴装工艺复杂度高：传统大功率 ATX 电源多采用双面 SMT 贴装，PCB 正反面均有贴片器件，需两次过炉，生产流程长，良率控制难度大，加工成本高。

散热设计成本高：硅基方案损耗大，需搭配大面积散热片、甚至强化散热结构，不仅增加物料成本和整机体积，散热装配工序也会降低量产效率。

器件适配性差：不同批次功率器件的参数存在离散性，传统固定参数的电源芯片难以适配，量产中需繁琐的人工调试，直接拉长交付周期，增加量产成本。

二、芯茂微 1kW 碳化硅金牌 ATX 电源方案技术解析

基于上述大功率电源的设计理论与行业痛点，国内领先的 AC-DC 电源管理芯片设计企业芯茂微电子，推出了量产级 1kW 碳化硅金牌 ATX 电源解决方案。

该方案全链路采用芯茂微自研电源管理芯片，实现了性能、可靠性、量产性的全方位优化，实测全负载段效率远超 80Plus 金牌标准要求，已通过行业头部电源厂商量产验证，SMT 量产良率稳定在 99.5% 以上。

2.1 方案核心性能实测参数

方案核心规格实测数据与 80Plus 金牌标准对比如下，所有参数均为量产样机常温 + 高低温极限工况下的实测值，具备充足的性能冗余，可直接满足 80Plus 金牌认证批量出货要求：

性能项目	80Plus 金牌标准要求	方案实测参数
输入电压范围	90-264Vac	90-264Vac
工作频率	50/60Hz	47-63Hz
额定总输出功率	1000W	1003.7W
+12V 输出稳压精度	±5%	+0.15%/-0.18%
+5V 输出稳压精度	±3%	+0.02%/-2.76%
+3.3V 输出稳压精度	±3%	+1.45%/-1.94%
输出纹波	50mV/120mVp-p	30mV/68mVp-p
115Vac 输入效率	20% 负载≥87%；50% 负载≥90%；100% 负载≥87%	20% 负载 90.73%；50% 负载 91.46%；100% 负载 88.5%
230Vac 输入效率	20% 负载≥87%；50% 负载≥90%；100% 负载≥87%	20% 负载 92.15%；50% 负载 93.24%；100% 负载 91.34%
+5VSB 效率	0.55A 负载≥75%；1A 负载≥75%	0.55A 负载 80.34%；1A 负载 82.66%
负载动态响应	-7%/+5%	25~100% 负载 0.42Vp-p；0~100% 负载 0.75Vp-p
输出保持时间	≥12mS	15.6mS
保护功能	OCP、OVP、短路保护	全功能支持
高低温稳定性	-	-40℃~85℃全温度范围，效率波动≤0.5%，无参数漂移
长期老化可靠性	-	1000 小时满载老化，温升≤35℃，无器件失效

2.2 方案整体拓扑架构与核心 BOM 清单

该方案采用大功率 ATX 电源行业验证成熟的 **“前级 CCM-PFC + 后级电流模式 LLC 谐振变换器”** 拓扑，全链路核心芯片均为芯茂微自研，实现了系统级的性能匹配与优化，无需复杂的数字软件开发，工程师可直接复用设计。

方案核心链路芯片配置

前级 PFC 环节：LP6655 系列 133kHz CCM 模式 PFC 控制器，搭配 LP7012A SiC 专用驱动芯片 + SiC MOSFET，实现高效功率因数校正。

后级 DC-DC 环节：LP9961 系列电流模式 LLC 谐振控制器，搭配 LP3525D LLC 同步整流芯片，实现全负载段软开关高效变换。

辅助与保护环节：LP8102 X 电容放电 + 高压启动芯片、LP8728A 反激辅助供电芯片、LP15R060S 反激同步整流芯片，实现低待机功耗与全工况故障保护。

方案核心 BOM 清单（可直接复用）

功能模块	核心器件型号	器件规格	封装
CCM-PFC 控制	LP6655B	133kHz CCM 模式 PFC 控制器	SOP8L
SiC 专用驱动	LP7012A	带 DSAT 退饱和保护的 SiC MOS 专用驱动	SOP8
电流模式 LLC 控制	LP9961	带 OTP 可编程的电流模式 LLC 谐振控制器	SO16
LLC 同步整流	LP3525D	120V 耐压 LLC 同步整流芯片	SOP8
X 电容放电 + 高压启动	LP8102	700V 耐压 X 电容放电 + 高压启动二合一芯片	SOP8
反激辅助供电	LP8728A	20W 内置 650V MOSFET 反激控制器	SOP7
反激同步整流	LP15R060S	60V 10mΩ 内置 MOS 同步整流芯片	SOP8
主功率 SiC MOS	LP40N065DT4	650V 40mΩ SiC MOSFET	TOLL

2.3 核心技术实现与行业痛点解决

（1）SiC PFC 环节：攻克 SiC 器件量产炸管难题

针对 SiC 器件驱动与保护的核心门槛，方案采用 **“LP6655 CCM-PFC 控制器 + LP7012A SiC 专用驱动芯片”** 的自研组合，从硬件底层解决 SiC 器件的失效风险，彻底解决行业内 SiC 量产炸管的痛点。

LP6655 CCM-PFC 控制器：专为大功率 CCM-PFC 拓扑设计，内置输入欠压保护、可调电感过流保护、FB 开路 / 短路保护、限功率输出等全功能保护，支持 65kHz/133kHz/200kHz 多档开关频率，可完美匹配 SiC 器件的高频工作特性，实现极低的开关损耗与高功率因数。

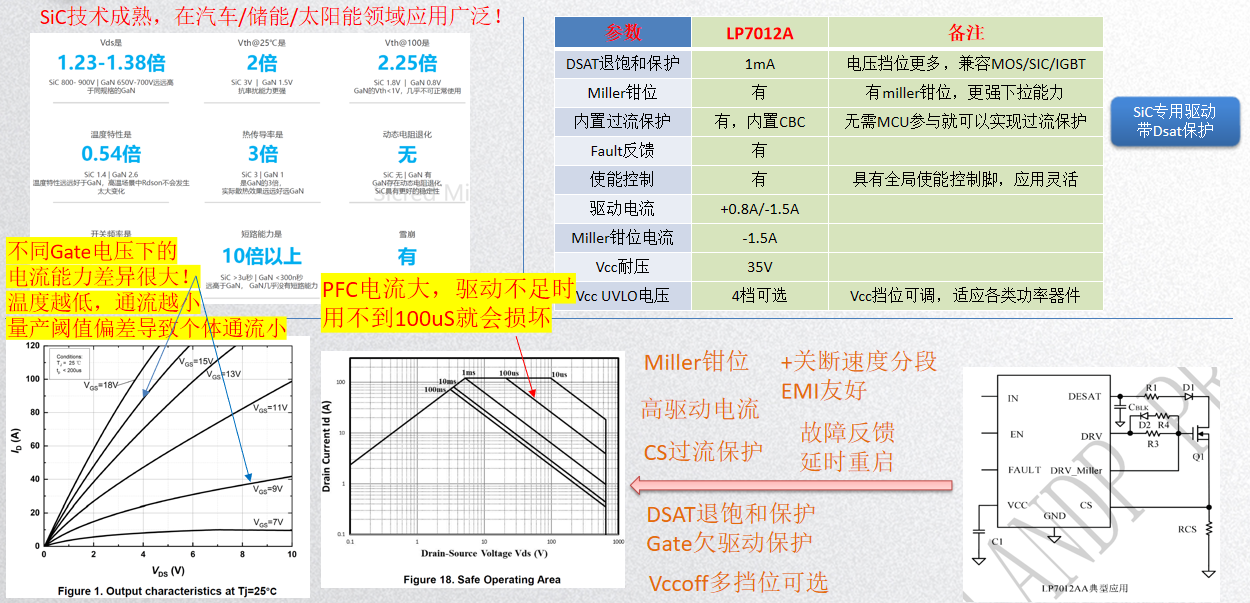

LP7012A SiC 专用驱动芯片：针对 SiC MOS 的应用特性深度优化，内置 1mA 精度 DSAT 退饱和保护、-1.5A 大电流米勒钳位、CBC 逐周期过流保护、故障反馈、全局使能控制等核心功能。

其中DSAT 退饱和保护可实时监测 SiC MOS 漏源极电压，在启动、关机、辅源短路、Vcc 跌落等异常工况下快速封波，避免 SiC 器件退饱和损坏；

米勒钳位功能可有效抑制米勒效应带来的误开通风险，减少开关振铃，大幅降低 EMI 设计难度，EMC 一次通过率提升 80% 以上。

（2）电流模式 LLC 环节：解决动态响应与量产调试痛点

方案采用的LP9961 系列电流模式 LLC 控制器，是芯茂微经过 5 年研发、10 余版迭代、3 年以上量产验证的成熟产品，累计服务 300 + 行业量产客户，完美解决了传统电压模式 LLC 的固有缺陷。

极致动态响应性能：通过谐振槽电流 / 电压的实时双向检测，实现每周期能量精准控制，实测 25%~100% 负载动态跳变时，输出电压峰峰值仅 0.42V，远优于 ATX 电源标准要求，同时 431 反馈补偿电路设计极简，大幅降低电源研发调试门槛。

ZCS 容性区主动规避：内置谐振电流极性侦测电路，在启动、负载突增、输出短路等极端工况下，主动调整开关时序，从根源上避免 LLC 进入容性工作区，消除桥臂直通损坏风险。

CBC 逐波限流保护：输出短路时，可将谐振槽电流限制在 20A 以内，相比无 CBC 功能的方案，短路峰值电流降低 60% 以上，配合多级保护逻辑，实现可靠的故障防护。

全负载段效率优化：支持可编程 Skip 模式，可通过外置电阻调节轻载进入 Skip 模式的阈值，兼顾空载、轻载、重载全场景的能效表现，同时优化轻载输出纹波。

OTP 离线可编程配置：内置 OTP 可编程单元，支持 100 余项参数离线烧录修改，包括死区时间、保护阈值、频率范围、软起模式等，可快速适配不同批次功率器件与客户定制化需求，无需更换芯片型号，量产调试周期从传统的 1-2 个月缩短至 2 周以内。

（3）辅助链路与量产工艺优化

低待机功耗设计：采用 LP8102 X 电容放电 + 高压启动芯片，700V 耐压，内置交流侦测与 X 电容放电功能，230Vac 输入下待机功耗仅 40mW，优于传统电阻放电方案；5VSB 辅助源采用 LP8728A 反激芯片 + LP15R060S 同步整流芯片，实测效率最高达 82.66%，远超行业标准要求。

量产工艺极致简化：所有贴片器件全部布局在 PCB 正面，背面无贴片元件，仅需一次 SMT 过炉即可完成贴装，大幅简化生产流程，加工成本降低 30% 以上，SMT 良率稳定在 99.5% 以上；得益于 SiC 方案的低损耗特性，散热结构设计极简，无需复杂散热片与装配工序，进一步降低物料与人工成本。

2.4 方案 PCB Layout 黄金规则与量产调试要点

PCB Layout 核心设计规则（可直接落地）

针对 SiC 电源高频、高 di/dt 的特性，方案总结了可直接复用的 Layout 黄金规则，解决 EMI、驱动干扰、散热等量产常见问题：

驱动环路最小化：SiC MOS 驱动回路走线长度控制在 5mm 以内，驱动线宽≥20mil，紧邻功率地铺铜，减少驱动环路面积，避免米勒效应误开通。

地平面分割设计：IC 信号地与功率地严格分开，单点汇流，功率地采用大面积铺铜，信号地采用独立铺铜，避免功率地的高频干扰串入信号回路。

采样电路抗干扰设计：电流采样霍尔靠近 PFC/LLC 主控芯片摆放，采样线采用差分走线，上方不走功率线，远离高频开关节点，避免采样信号被干扰。

散热路径优化：SiC MOS、LLC 功率管的散热焊盘采用多过孔设计，过孔数量≥12 个，孔径 0.3mm，直接连接到背面散热铜皮，降低热阻，优化温升表现。

高频节点屏蔽：PFC 开关节点、LLC 桥臂中点等高频强干扰节点，走线长度尽可能短，周围用地铜包裹，减少 EMI 辐射。

量产调试关键步骤（避坑指南）

调试顺序：先调试辅助电源，再调试 PFC 环节，最后调试 LLC 环节，严禁整机上电一次性调试，避免功率器件损坏。

PFC 调试要点：先空载上电，验证 PFC 芯片驱动与供电正常，再逐步带载，调试环路补偿参数，确保全负载段功率因数≥0.99，无音频噪声。

LLC 调试要点：先通过脱机烧录器配置 LLC 芯片基础参数，软起时间设置≥500ms，避免启动冲击；再调试谐振槽参数，确保全负载段工作在 ZVS 区域，最后调试动态响应补偿参数。

80Plus 认证调试：重点优化 20% 轻载与 100% 重载效率，轻载通过调整 LLC Skip 模式阈值优化效率，重载通过优化同步整流驱动电压降低导通损耗。

三、方案横向对比与优劣势客观分析

3.1 与传统硅基 1kW 80Plus 金牌 ATX 方案深度对比

对比维度	传统硅基 1kW 金牌方案	芯茂微 1kW SiC 金牌方案	性能与量产优势深度拆解
230Vac 50% 负载效率	90%~91%	93.24%	效率提升 2.24 个百分点，满载损耗降低 32%。其中 SiC 肖特基二极管消除反向恢复损耗，贡献 1.2% 效率提升；电流模式 LLC 优化软开关特性，贡献 0.6%；同步整流自适应驱动降低导通损耗，贡献 0.44%
20% 轻载效率	87%~88%	92.15%	轻载效率提升 4 个百分点以上，完美满足全球严苛能效标准，核心来自 LLC 可编程 Skip 模式的轻载损耗优化，以及 SiC 器件低开关损耗特性
EMI 设计难度	高，硅器件反向恢复带来强干扰，需 3 阶以上 EMI 滤波	低，SiC 器件无反向恢复，开关振铃小，仅需 2 阶滤波即可满足标准	简化 EMI 设计，滤波器件数量减少 30%，BOM 成本降低，EMC 一次通过率从传统的 50% 提升至 90% 以上
散热设计	复杂，需 2 组大面积铝散热片，整机体积大	简单，低损耗带来低发热量，仅需单组简化散热结构	散热物料成本降低 40%，整机功率密度提升 30%，散热装配工序减少，量产效率提升
生产工艺	双面贴装，两次过炉，加工成本高	单面贴装，一次过炉，工艺简单	加工成本降低 30%+，SMT 良率从传统的 95% 提升至 99.5% 以上，生产流程缩短 50%
动态响应性能	一般，电压过冲 / 欠冲接近标准上限	优秀，远优于 ATX 标准要求	负载动态跳变时，电压波动幅度降低 50% 以上，负载适应性更强，输出稳定性更高，轻松满足认证要求
量产调试周期	长，器件离散性需人工逐批调试，周期 1-2 个月	短，OTP 可编程快速适配，无需更换芯片，周期 2 周以内	量产交付周期大幅缩短，调试人工成本降低 80%，可快速响应客户订单需求

3.2 与同级别 1kW GaN 图腾柱方案客观对比

对比维度	1kW GaN 图腾柱方案	芯茂微 1kW SiC 金牌方案	客观技术与量产分析
峰值效率	最高可达 97%+	230Vac 满载 91.34%	GaN 方案峰值效率更高，SiC 方案效率远超金牌标准，性能冗余充足，完全满足通用量产市场需求
拓扑与研发难度	高，图腾柱拓扑需复杂的驱动与同步控制，高度依赖数字控制，需专业软件团队开发	低，采用成熟的 “PFC+LLC” 模拟拓扑，技术成熟度高，研发门槛低	SiC 方案更适合中小客户快速落地，无需复杂的数字软件开发，普通电源工程师即可完成设计与调试
量产 BOM 成本	GaN 功率器件单价高，驱动、采样配套器件成本高，整体 BOM 成本高 15%-20%	SiC 器件成本持续下探，核心芯片全自研，BOM 成本更优	SiC 方案量产综合成本更低，性价比优势显著，在大规模通用市场竞争力更强
量产工艺难度	对 Layout、驱动回路、散热设计要求极高，参数敏感性强，良率控制难度大	单面贴装，Layout 友好，工艺容错率高，量产良率稳定	SiC 方案大规模量产门槛更低，生产适配性更强，对代工厂工艺要求低，中小工厂也可实现稳定量产
长期可靠性	GaN 器件对驱动、过压、过流敏感度极高，异常工况下易损坏，长期老化失效率较高	SiC 器件高温稳定性、抗过载能力更强，驱动保护完善，长期老化失效率极低	SiC 方案在工业电源、服务器电源等长期连续运行场景下，可靠性表现更优，故障率更低
核心适用场景	极致高密度、超高效的定制化高端电源	通用型 ATX 电源、工业电源、服务器电源等大规模量产场景	两者适配不同细分市场，SiC 方案在通用量产市场优势更突出，GaN 方案在极致高端定制场景有差异化优势

3.3 方案客观优劣势总结

核心优势

性能全面超越金牌标准：全负载段效率、稳压精度、纹波、动态响应等关键指标表现优异，具备充足的量产性能冗余，可直接通过 80Plus 金牌认证批量出货。

彻底解决 SiC 量产痛点：从硬件底层解决了 SiC 器件的量产应用难题，专用驱动芯片的全功能保护，大幅降低了 SiC 方案的应用门槛与炸机风险。

LLC 拓扑成熟可靠：成熟的电流模式 LLC 拓扑，完美解决了传统 LLC 的动态响应与可靠性痛点，同时 OTP 可编程特性大幅降低了量产调试难度。

量产工艺极致优化：单面贴装、简化的散热设计，大幅降低了生产门槛与综合成本，量产良率稳定，适合大规模落地。

全链路国产自研：全链路核心芯片均为芯茂微自研，拥有完整自主知识产权，企业具备从芯片设计、封装测试到方案开发的全链条能力，自有车规级封测厂可保障芯片批次参数一致性偏差控制在 ±2% 以内，供应链稳定，完美适配国产替代需求。

客观不足

峰值效率略低于 GaN 图腾柱方案，在追求极致效率、极致功率密度的超高端定制化电源场景中，竞争力稍弱。

方案基于 ATX 多路输出场景优化，在单路输出的大功率充电器、储能等场景，需针对性调整拓扑配置，无法直接复用。

SiC 器件成本虽持续下探，但相比传统硅 MOS 仍有一定差距，在极致低成本的白牌电源市场，价格敏感度较高。

四、方案适用场景与行业价值

该方案基于成熟的拓扑架构与全自研芯片体系，具备极强的通用性与量产性，核心适用场景包括：

高性能 PC ATX 电源、全模组电竞电源

工业控制电源、仪器仪表专用电源

中功率服务器电源、通信基站辅助电源

LED 大功率驱动电源、安防监控电源

新能源配套辅助电源等

从行业价值来看，该方案不仅实现了国产电源管理芯片在大功率 SiC 金牌电源领域的量产突破，更通过系统级的设计优化，解决了 SiC 方案 “实验室易做、量产难落地” 的行业痛点，为电源行业提供了一套高性能、低成本、易量产的国产解决方案。

大功率 AC-DC 电源的设计，本质是效率、成本、可靠性、量产性的四重平衡。宽禁带半导体为大功率电源的能效升级带来了全新可能，而只有解决了驱动保护、拓扑优化、量产工艺等核心问题，才能真正实现从实验室样品到大规模量产的跨越。芯茂微这套 1kW 碳化硅金牌 ATX 电源方案，从底层理论出发，通过自研芯片与系统级优化，为行业提供了一套可落地、可复制的量产级参考，也为国产电源管理芯片的高端化发展提供了实践样本。
