一、应用场景
光伏组件封装是新能源光伏行业主流制造环节，整条封装产线以欧姆龙NJ501作为EtherCAT主站，控制层为EtherCAT高速总线协议，完成串焊、层压、封装、裁切、分拣全流程；产线输送线大量使用施耐德ATV630变频器驱动输送辊道。ATV630变频器只支持ModbusTCP协议，欧姆龙NJ501原生EtherCAT总线不能直接访问变频器参数，需要工业网关完成协议转换，选用塔讯TX161‑RE‑ECS/OMB智能网关，网关作为EtherCAT从站接入NJ501 EtherCAT总线，ModbusTCP作为主站访问多台施耐德ATV630变频器，实现转速给定、启停控制、故障代码读取，属于典型工业自动化设备数据采集，网关承担数据采集器、物联网网关角色，打通现场异构总线，服务工业物联网平台。
二、协议转换网关功能简介
塔讯TX161‑RE‑ECS/OMB是一款高性能协议转换型工业网关，面向工业自动化现场解决异构总线协议互通难题，是现场重要的智能网关、数据采集器、物联网网关。网关EtherCAT侧作为标准从站设备，可接入任意标准EtherCAT主站控制器；以太网侧ModbusTCP支持主站 /从站模式切换。本项目配置ModbusTCP主站模式，轮询多台施耐德ATV630变频器ModbusTCP寄存器。网关内部完成寄存器双向映射，将变频器运行频率、输出电流、故障代码等ModbusTCP寄存器映射到EtherCAT输入对象字典；同时EtherCAT输出过程数据转换为 ModbusTCP写指令，下发转速、启停命令。网关支持多从站轮询，支持寄存器分组读写，具备光电隔离，适配光伏车间粉尘、变频器强电磁干扰工况，支持网络异常标记，保障光伏封装产线不间断生产。
三、项目痛点
欧姆龙NJ501为EtherCAT主站，原生不支持ModbusTCP，扩展ModbusTCP通讯板卡成本高，且板卡处理ModbusTCP是非实时，多条输送线变频器读写时，延迟波动大，影响组件输送同步性。
整条封装产线有12台施耐德ATV630变频器，如果走上位机SCADA中转，NJ501无法实时直接控制变频器；SCADA一旦故障，输送线失去控制，会造成光伏组件叠片报废，物料损耗大。
光伏车间变频器多，大功率设备带来严重电磁干扰，普通转换模块经常出现寄存器读取错乱，变频器误报警，输送辊道速度跑偏，组件错位报废。
原有调试方式：变频器需要单独面板修改参数，产线无法PLC统一设置各段输送线速度，换型生产不同规格组件时，需要逐台修改变频器参数，换型时间长。
多台ModbusTCP设备轮询，寄存器地址分散，字节序处理繁琐，现场调试人员缺少异构总线协议调试经验。
四、解决方案

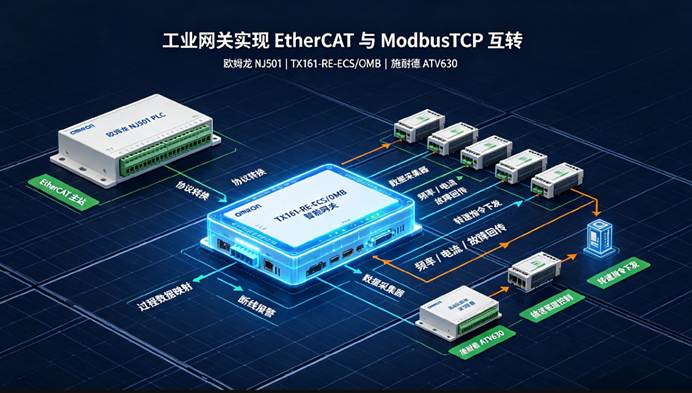

部署塔讯TX161‑RE‑ECS/OMB智能网关，一台网关最多管理8台施耐德ATV630变频器；网关EtherCAT侧作为从站接入欧姆龙NJ501 EtherCAT总线；ModbusTCP侧作为ModbusTCP主站，访问多台ATV630变频器。
上行（变频器→NJ501）：变频器实际频率、输出电流、电压、故障报警代码映射到EtherCAT输入过程数据，NJ501周期读取。
下行（NJ501→变频器）：PLC输出转速设定值、启停命令、故障复位指令，通过EtherCAT输出对象，网关转化ModbusTCP写指令下发变频器。
网关支持字节序适配施耐德变频器寄存器格式；网络断线时EtherCAT总线输出故障标记给到NJ501，PLC立刻触发产线减速保护，避免组件损坏；网关独立硬件，不依赖上位SCADA，实现PLC底层直接控制变频器。作为数据采集器，同时可以把变频器运行数据对外给到工业物联网平台。
五、实施过程

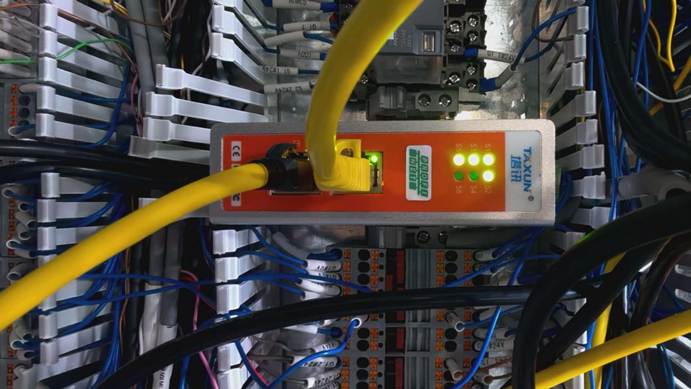

硬件安装：TX161‑RE‑ECS/OMB工业网关DIN导轨安装光伏封装车间控制柜；EtherCAT网线接入欧姆龙NJ501 EtherCAT总线网口；ModbusTCP网口接入设备局域网，和多台ATV630变频器网口互通，24VDC供电，做好接地抗干扰。
网关软件配置：PC访问网关配置界面，设置EtherCAT从站模式，ModbusTCP主站模式；导入施耐德ATV630标准Modbus寄存器表，配置轮询多台变频器，配置读写寄存器、轮询间隔，字节序转换，设置断线报警位。
PLC工程配置：欧姆龙Sysmac Studio软件导入网关ESI文件，将TX161‑RE‑ECS/OMB添加到EtherCAT设备树，绑定过程IO变量；编写 NJ501控制逻辑，不同产品型号自动输出对应转速设定，读取变频器故障，故障时触发产线保护逻辑。
分阶段联调：单台变频器调试启停、调速、故障复位；再逐步接入全部12台变频器，模拟网络断开、电磁干扰拷机测试72小时；测试产品换型，PLC一键下发全部变频器参数。
现场试运行：半自动运行，记录转速响应时延，优化轮询周期；确认无异常切换全自动量产模式。
六、应用效果
借助塔讯TX161‑RE‑ECS/OMB物联网网关完成协议转换，欧姆龙NJ501可以直接读写施耐德ATV630变频器，不依赖SCADA上位中转。产线换型时PLC一键下发全部输送线转速参数，不用人工逐台修改变频器面板；变频器故障实时上报PLC，立刻触发产线保护，避免光伏组件报废；网关抗干扰能力强，适配光伏车间大功率变频器干扰环境，通讯稳定。同时网关采集变频器运行数据，上传工业物联网平台，做设备能耗预测维护。
七、实施前后效果对比
| 项目 | 改造前 | 改造后 |
|---|---|---|
| 控制链路 | SCADA中转，SCADA故障输送线失控 | 网关直连，PLC底层直接控制变频器 |
| 换型操作 | 人工逐台修改变频器，换型约45min | PLC一键下发参数，换型8min |
| 通讯延迟 | 180‑400ms | 15‑35ms |
| 组件报废月均 | 约120片 | 约18片 |
| 故障频次 | 每月5‑7次通讯异常 | 每月0‑2次 |
| 硬件成本 | PLC通讯板卡 +服务器转发 | 塔讯工业网关，总体成本下降 |
八、项目总结
光伏组件封装工业自动化产线大量混用EtherCAT高速总线与ModbusTCP驱动设备，异构总线协议互通是现场常见难题。塔讯 TX161‑RE‑ECS/OMB工业网关作为智能网关、数据采集器、物联网网关，实现EtherCAT从站转ModbusTCP主站，欧姆龙NJ501直接管控多台施耐德 ATV630变频器，摆脱上位机依赖，降低物料报废，缩短产品换型时间，为光伏制造工业物联网提供底层设备数据底座。
