在协作机器人朝着更安全、更灵巧与更高适应性不断演进的今天，其末端执行器——柔性夹爪的驱动与控制系统已不再是简单的开关单元，而是直接决定了抓取性能边界、操作精度与系统集成度的核心。一条设计精良的功率与信号链路，是柔性夹爪实现精准力控、快速响应与稳定可靠运行的物理基石。
然而，构建这样一条链路面临着多维度的挑战：如何在有限的封装空间内实现大电流驱动与控制?如何确保功率器件在频繁启停与脉宽调制下的长期可靠性?又如何将低功耗待机、快速动态响应与高集成度无缝集成?这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。
一、核心功率器件选型三维度：电压、电流与拓扑的协同考量
1. 主驱动MOSFET：夹爪动态响应的核心执行者
关键器件为VBQF1202 (20V/100A/DFN8)，其选型需要进行深层技术解析。在电压应力分析方面，考虑到机器人内部总线电压通常为12V或24V，并为电机反电动势及开关尖峰预留裕量，20V的耐压满足降额要求。其极低的导通电阻(Rds(on)@10V=2mΩ)是关键，直接决定了驱动效率与温升。以夹爪峰值电流30A计算，单管导通损耗仅为P_cond = 30² × 0.002 = 1.8W，为高密度集成和免散热器设计创造了可能。
在动态特性优化上，采用SGT(Shielded Gate Trench)技术的VBGQF1302 (30V/70A/DFN8) 可作为高性能备选。其更优的栅极电荷(Qg)与输出电容(Coss)特性，在高达100kHz的PWM频率下能进一步降低开关损耗，特别适合需要极快力控响应的精密抓取场景。热设计需关联考虑，DFN8封装依靠PCB敷铜散热，需计算最坏情况下的结温：Tj = Ta + (P_cond + P_sw) × Rθja，其中Rθja高度依赖PCB的铜层面积与厚度。
2. 多通道控制MOSFET：集成化与智能力控的硬件基石
关键器件选用VBKB5245 (双路±20V/4A & -2A/SC70-8)，其系统级影响可进行量化分析。在空间与功能集成方面，该器件在微型SC70-8封装内集成了一颗N沟道和一颗P沟道MOSFET，构成完整的半桥或负载开关单元，单颗即可独立控制一个气阀或微型执行器。相较于分立方案，节省布局面积超过70%，并显著减少寄生参数，提升开关速度。
在智能控制场景实现上，双路独立控制能力使得单颗芯片能够实现推挽输出、极性保护或双向负载切换。例如，在自适应抓取中，可一路用于快速充气(抓取)，另一路用于快速排气(释放)，通过PWM精确调节气流速率，实现毫秒级的抓取力调整。其对称的阈值电压(Vth: 1.0/-1.2V)也简化了驱动逻辑设计。
3. 信号调理与保护MOSFET：可靠性的最后防线
关键器件是VBI1226 (20V/6.8A/SOT89)，它能够实现精密信号切换与系统保护。在低功耗待机与状态感知电路中，其低栅极阈值电压(Vth: 0.5~1.5V)使其可直接由微控制器GPIO(3.3V)高效驱动，实现传感器电源域的智能开关控制，将非工作状态下的子系统功耗降至微安级。
在保护与隔离设计上，VB2212N (-20V/-3.5A/SOT23-3) 这类P沟道器件可用于在电源路径中实现防反接或负载隔离。其紧凑的SOT23-3封装适合放置在空间极其有限的IO接口附近，为敏感的模拟传感电路(如压力传感器)提供干净的电源，避免数字电路噪声干扰，确保力反馈信号的精度。
二、系统集成工程化实现

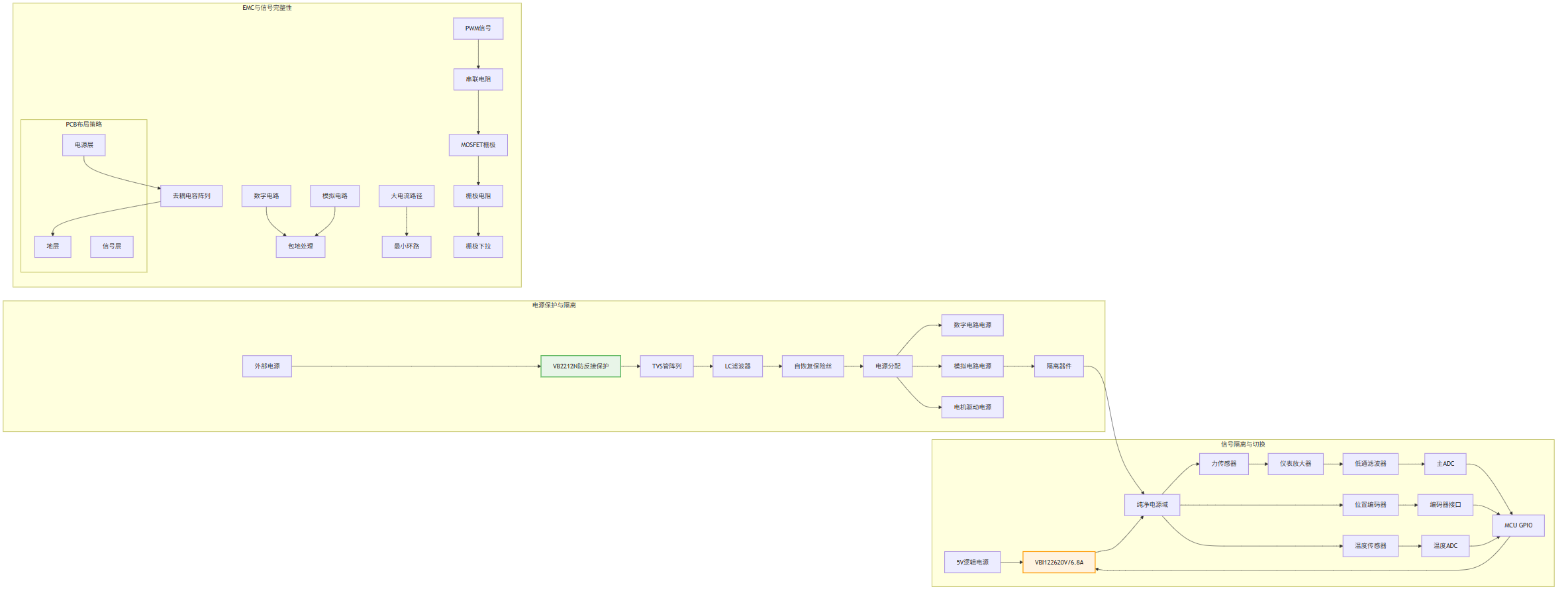

图1: 柔性夹爪协作机器人方案与适用功率器件型号分析推荐VBTA5220N与VBGQF1302与VBQF1202与VBI1226与VB2212N与VBTA7322与VBKB5245与产品应用拓扑图_02_maindrive
1. 高密度热管理与布局架构
我们设计了一个三级热管理策略。一级主动散热针对VBQF1202主驱动MOSFET，采用2oz厚铜PCB结合大面积敷铜和散热过孔阵列(孔径0.3mm，间距0.8mm)将热量传导至内部金属支架或外壳。二级被动散热面向VBGQF1302等多通道驱动，通过优化布局使其热量均匀分布在PCB电源层。三级自然散热则用于VBKB5245、VBI1226等控制与保护芯片，依靠局部敷铜和空气对流。
具体实施方法包括：将主驱动MOSFET尽可能靠近电机连接器放置以减小大电流回路面积;为所有DFN和SOT封装器件提供充足的接地敷铜并添加散热过孔;将模拟信号开关器件与数字功率器件进行物理隔离布局。
2. 电磁兼容性与信号完整性设计
对于传导噪声抑制，在电机驱动电源入口部署π型滤波器;为每个气阀或执行器的驱动线就近放置高频去耦电容(如100nF)。整体布局应遵循原则，将每个PWM驱动环路的面积控制在1cm²以内。
针对信号完整性，对策包括：对力传感器、位置编码器的低压供电线路使用VBI1226进行电源隔离;敏感信号线远离功率走线并采用包地处理;在MCU的PWM输出与MOSFET栅极之间串联小电阻(如22Ω)以减缓边沿，降低高频辐射。
3. 可靠性增强设计
电气应力保护通过网络化设计来实现。电机驱动端采用RC缓冲电路(典型值10Ω + 1nF)吸收开关尖峰。为所有感性负载(如电磁阀)并联续流肖特基二极管。在24V电源输入端部署TVS管和自恢复保险丝。
故障诊断机制涵盖多个方面：过流保护通过采样电阻配合运放或专用驱动芯片实现;通过监测VBQF1202的导通压降(Vds(on))进行在线温升估算;利用VBKB5245的双路独立反馈，可诊断气路堵塞(电流异常)或执行器失联(开路状态)等故障。
图2: 柔性夹爪协作机器人方案与适用功率器件型号分析推荐VBTA5220N与VBGQF1302与VBQF1202与VBI1226与VB2212N与VBTA7322与VBKB5245与产品应用拓扑图_03_multichannel
三、性能验证与测试方案
1. 关键测试项目及标准
为确保设计质量，需要执行一系列关键测试。动态响应测试在额定负载下，使用示波器测量从PWM指令到输出电流达到90%的响应时间，合格标准为小于1ms。力控精度测试通过标准砝码与高精度压力传感器进行，在全程量程内误差需低于±2%。温升测试在40℃环境温度下，以最大占空比连续运行30分钟，使用热电偶监测，关键器件结温(Tj)必须低于125℃。开关波形测试在满载条件下用示波器观察，要求Vds电压过冲不超过15%。寿命测试需模拟实际工作节拍(如每秒一次抓放)进行百万次循环，要求无性能衰减。
2. 设计验证实例
以一款24V供电的柔性夹爪驱动板测试数据为例(环境温度：25℃)，结果显示：单指节驱动效率(从电源到输出机械能)在额定负载时达到92%;动态阶跃响应时间为0.8ms;关键点温升方面，主驱动MOSFET为38℃，双路控制IC为22℃，信号开关为15℃。在抓取力保持状态下，静态功耗低于50mW。
四、方案拓展
1. 不同负载等级的方案调整
针对不同负载与速度需求的产品，方案需要相应调整。微型夹爪(负载<1kg)可选用VBTA7322 (30V/3A/SC75-6) 作为主驱动，配合VBTA5220N进行双路控制，完全依靠PCB散热。标准协作夹爪(负载1-5kg)采用本文所述的核心方案(VBQF1202/VBGQF1302 + VBKB5245)。重型或高速夹爪(负载>5kg)则需要在驱动级并联多颗VBQF1202，并升级为带有金属散热基板的强化方案。
2. 前沿技术融合
智能预测维护是未来的发展方向之一，可以通过监测主MOSFET导通电阻的缓慢变化来预测其寿命衰减，或利用驱动电流波形分析来预判气动执行器的磨损状态。
数字孪生与自适应驱动提供了更大的灵活性，例如，根据抓取物体的重量和材质(通过初始力反馈感知)，动态调整PWM频率和电流环参数，实现“刚柔并济”的抓取策略。
宽禁带半导体应用路线图可规划为三个阶段：第一阶段是当前主流的低内阻Si MOS方案(如VBQF1202);第二阶段在需要超高频开关的精密力控环节引入GaN器件，将响应速度提升至微秒级;第三阶段向全集成化智能功率模块(IPM)演进，将驱动、保护与通信融为一体。
柔性夹爪协作机器人的功率与驱动链路设计是一个多维度的系统工程，需要在动态性能、功率密度、热管理、信号完整性和可靠性等多个约束条件之间取得平衡。本文提出的分级优化方案——主驱动级追求极低内阻与快速响应、多路控制级实现高度集成与灵活配置、信号级确保纯净与安全——为不同层次与需求的夹爪开发提供了清晰的实施路径。
随着协作机器人向更智能、更柔性的方向发展，其末端执行器的驱动系统将朝着更加集成化、智能化的方向演进。建议工程师在采纳本方案基础框架的同时，重点关注器件的动态参数与热特性，为产品后续的性能提升和功能扩展预留空间。
最终，卓越的驱动设计是隐形的，它不直接呈现给用户，却通过更精准的抓取、更快的节拍、更长的使用寿命和更稳定的性能，为自动化生产线提供持久而可靠的价值体验。这正是工程智慧的真正价值所在。
