时序更替，创“芯”为本;科技变革，洞察为先。聚焦技术动态与产业需求，芯仔特别开设【技术交流站】板块，旨在为园区企业、科研人员、行业从业者以及广大技术爱好者，打造一个知识共享的专属空间。第二期技术交流站，邀请您共同探讨如何科学选择带宽，让您的示波器“看得清”、“测得准”。
您是否遇到过这些问题?
信号源输出完美，示波器显示的波形却失真、边沿模糊、幅值不准?问题往往就出在带宽选择上。在电子测量领域，示波器是工程师的“眼睛”，而带宽则是这双眼睛的“视力范围”。选择合适的带宽不仅关系到信号测量的准确性，更直接影响研发效率和产品质量。我们将结合理论与实战案例，为您解析如何科学选择示波器带宽。
一. 带宽的本质：频率响应的“门槛”
示波器带宽定义为正弦波输入信号衰减至信号真实幅度的70.7%的频率，这被称为-3 dB点。这一指标反映了示波器对高频信号的捕捉能力。例如，1GHz 带宽的示波器在1GHz频率点会将1V信号衰减至约700mV，而更高频率的信号衰减更严重。

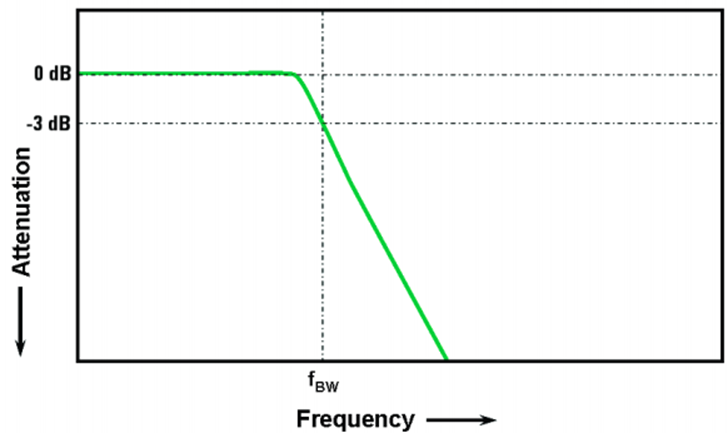

从频率响应特性来看，1GHz 以下示波器多采用高斯响应(图1)，其滚降特性平缓，适合快速边沿测量;1GHz 以上则常用最大平坦响应(图2)，带内信号更稳定，但高频衰减更陡峭。这两种特性各有优劣：高斯响应示波器在相同带宽下上升时间更快(约 0.35/fBW @10%-90% RT)，而最大平坦响应示波器对带内信号的测量精度更高。
【图1. 高斯响应】
【图2. 最大平坦响应】
二. 数字应用：从经验法则到精准计算
1.经验法则：5 倍时钟频率。
对于数字信号，一般来说建议是带宽至少为最高时钟频率的5倍。例如，100MHz时钟信号需500MHz带宽示波器，以确保第五谐波(500MHz)被有效捕捉。若使用100MHz带宽示波器，测得的波形会严重失真，呈现近似正弦波形状。但若需要在高速信号边沿进行精确测量，这个简单公式就无法反映快速上升和下降沿中实际存在的高频分量了。
2.精准方法：基于边沿速度的“拐点频率”(f_knee)计算。
当需要精确测量高速边沿时，需采用 “拐点频率”(f_knee)计算法，核心是先算信号f_knee，再根据测量精度要求乘以对应带宽因子，最终确定示波器带宽，三步即可完成精准选型：
①第一步：计算信号f_knee
f_knee的计算公式随上升时间定义不同而变化。
| 上升时间（RT） | 计算公式 | 举例 |
| 10%-90% | f_knee = 0.5 / RT | 某信号上升时间500ps（10%-90%），则f_knee = 0.5 / 500ps = 1GHz |
| 20%-80% | f_knee = 0.4 / RT | 某信号上升时间300ps（20%-80%），则f_knee = 0.4 / 300ps≈1.33GHz |
某些设备指定了最大信号转换速率(SR)，而不是上升时间，可以使用以下公式近似20%到80%的上升时间。
RT(20%-80%)≈ 0.6(VH-VL)/SR
②第二步：根据精度要求选择带宽因子
示波器的频率响应特性(高斯响应 / 最大平坦响应)不同，相同精度下所需的带宽倍数(即“精度因子”)也不同。以下为行业通用的精度因子对应表：
| 测量精度要求 | 高斯响应示波器带宽因子 | 最大平坦响应示波器带宽因子 |
| 3% | 1.9 x f_knee | 1.4 x f_knee |
| 10% | 1.3 x f_knee | 1.2 x f_knee |
| 20% | 1.0 x f_knee | 1.0 x f_knee |
注：因子数值源于示波器厂商技术白皮书(如Keysight、Tektronix等)，基于实测频率响应曲线推导。
③第三步：根据所选带宽因子计算出所需带宽。
下面以“500ps上升时间(10%-90%)，要求3% 测量精度”为例：
A. 先计算f_knee：f_knee = 0.5 / 500ps = 1GHz
B. 选因子：高斯响应示波器因子为 1.9 倍
C. 定带宽：所需示波器带宽 = 1GHz × 1.9 = 1.9GHz
D. 实际选型需向上取整，选择 2GHz 带宽示波器(预留些裕量)。
三、模拟应用：3 倍法则与响应平坦性
模拟信号(如正弦波信号)的带宽一般可以参考遵循 3 倍法则：带宽需至少为最高信号频率的 3 倍。例如，100MHz 正弦波需 300MHz 带宽示波器。值得注意的是，这一法则的前提是示波器在低频段响应平坦。
四、典型案例
下面我们以一个实际案例看一下不同示波器带宽设置对应采集到的波形。我们用信号源输出一个20MHz的方波，50%占空比，上升时间设置为4ns，幅值500mVpp。

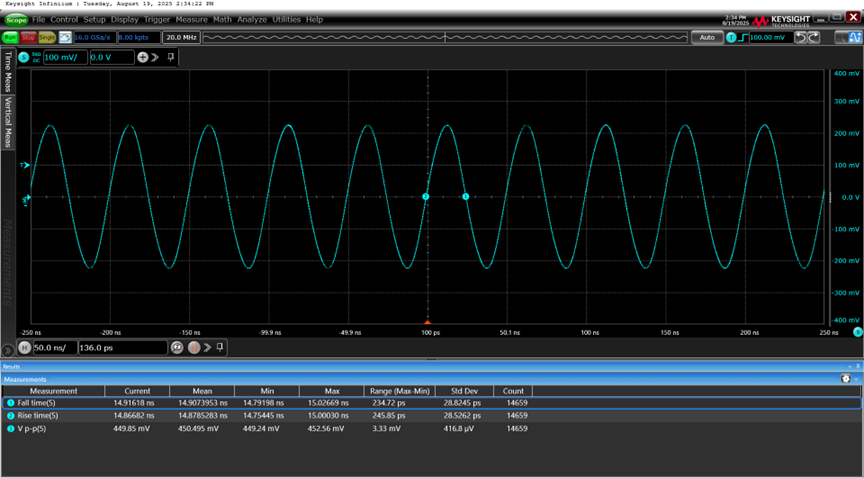

设置示波器带宽为20MHz，如图3。可以看到波形已经失真，同时上升时间和幅值都和设定相差很远。
【图3. 20MHz】

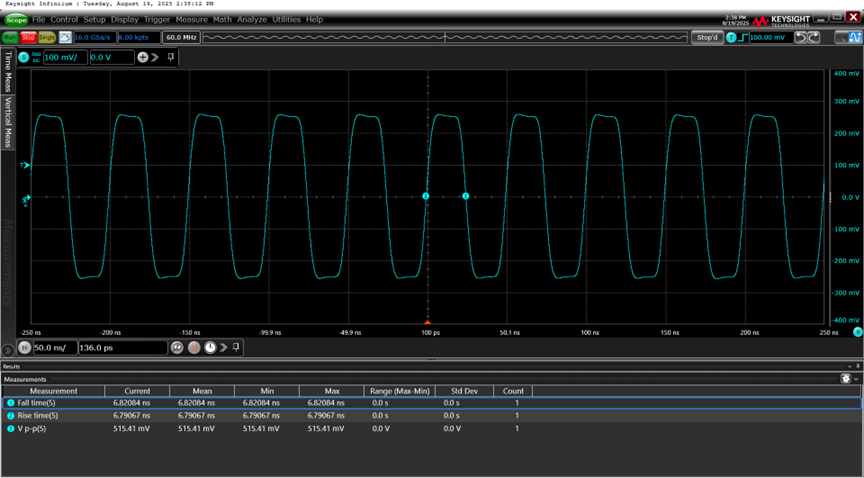

然后设置示波器带宽为3倍信号频率，即60MHz，如图4。波形仍有些失真，幅值接近设定值，但上升时间(6.8ns)和设定值(4ns)还有些差距。
【图4. 60MHz】

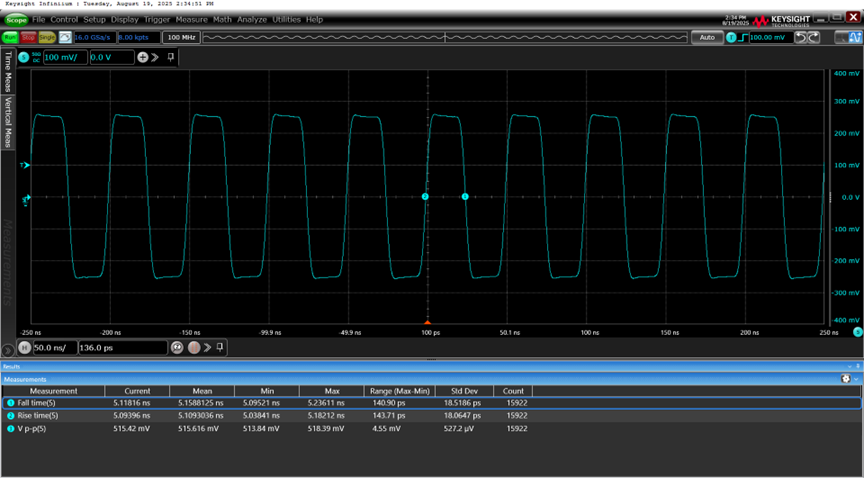

当设置示波器带宽为5倍信号频率，即100MHz时，如图5。上升时间(5.09ns)和设定值(4ns)更进一步缩小差距。
【图5. 100MHz】

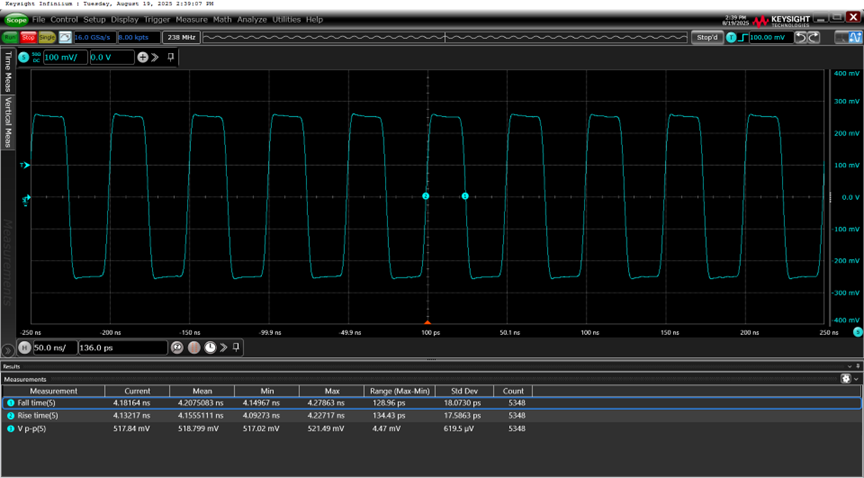

当示波器带宽按照拐点频率计算得出的频率设置时，即238MHz，如图6。可以看到，此时上升时间达到了4.13ns，基本上非常接近原信号波形。
【图6. 238MHz】
五、结语
示波器带宽选择需兼顾理论计算与实际场景。数字应用中，可以依据经验法则——5 倍时钟频率来快速选择带宽。如果更关注上升或下降时间，用f_knee法(含精度因子选择)可精准匹配边沿速度，避免过度或不足选型;模拟应用则需确保响应平坦性，可以遵循 3 倍法则。通过预留裕量、关注厂商技术支持(如 Keysight 的实时去嵌功能)，可在成本与性能间找到最优解。
带宽是示波器看清高速世界的“视力”基础，但如同人眼需要协同其他感官一样，采样率、存储深度和触发能力等指标的协同优化，才能真正发挥示波器的全部测量潜能。
